产品介绍

一、基本原理与功能

原理

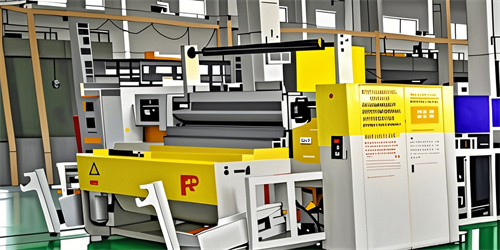

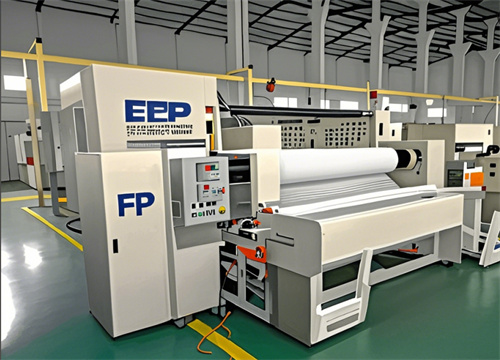

多材质通用自动放卷接布机，伺服驱动卷轴反向匀速松卷；换卷阶段依托精密机械定位单元与闭环电控系统，完成新旧柔性基材精准对接、自动裁切压合，实现无停机续料。设备内置多材料适配张力算法，可根据锂电隔膜、氟塑薄膜、光学膜、无纺布、复合滤料等不同基材力学特性动态调控运行参数，低应力完成连续放卷与自动接料。

功能

1. 恒张力稳定放卷：匹配产线速度均匀释放各类新材料基材，为下游涂布、分切、复合、成型工序持续稳定供料；

2. 在线不停机自动接料：卷材耗尽时自动完成裁断、对齐、压合拼接，全程无需停机，杜绝拼接错位、虚粘、褶皱、拉伸等缺陷，保障产线连续高效运转。

二、主要组成部分

1. 放卷总成包含高强度合金放卷轴、伺服制动单元、高精度微力张力传感器；卷轴承载各类卷材，制动器实时调节放卷转速，传感器可捕捉 ±0.1N 细微张力波动，反馈电控系统动态修正放卷速度，全程维持基材走料平稳，避免超薄、高弹、脆性新材料形变损伤。

2. 精密接料机构由硬质合金无痕切刀、气动 / 液压可调压合组件、视觉定位模组构成；切刀裁切平整无毛刺，压合压力无级可调，定位系统精准锁定新旧基材幅面位置，大幅提升拼接重合精度，适配薄型敏感基材无痕对接。

3. 一体化智能控制系统整机控制，实时采集张力、速度、位置传感信号，按预设工艺曲线统筹驱动电机、制动、裁切、压合机构联动；支持分材质存储专属工艺参数，可实时微调放卷张力，换卷流程全自动化协同执行。

三、技术参数和性能指标

1. 放卷线速度：5–50m/min，可与挤出、成网、复合主机同步联动，运行速度波动≤±5%，走料张力全程均匀稳定。

2. 拼接对位精度：横向误差 ±1~2mm，纵向误差 ±5~10mm，拼接区域厚薄均匀无台阶、无错位偏移。

3. 宽域张力调控：张力调节区间 1–10N，控制精度≤±10%，适配超薄隔膜、氟塑膜、无纺布等不同模量基材，有效规避拉伸、褶皱、破损问题。

四、应用场景与核心优势

应用场景

适配全品类柔性新材料深加工产线：医疗级熔喷 / PVDF 透析膜、新能源锂电隔膜、光伏光学 PET/EVA 膜、PTFE 工业过滤覆膜、高分子复合薄膜、弹性无纺布等；配套口罩成型、滤材复合、光学模切、电芯涂布等工序，实现不间断连续供料。

核心优势

1. 全自动在线接料，省去人工换卷、对接操作，降低人工失误，大幅提升产线综合稼动率；

2. 高精度张力闭环控制 + 精准定位接料结构，杜绝基材拉伸、褶皱、拼接不良，稳定新材料成品品质；

3. 多规格、多材质柔性适配，工艺参数一键切换，兼容不同克重、厚度、幅宽卷材，通用性强，适配多品类新材料柔性生产需求。
