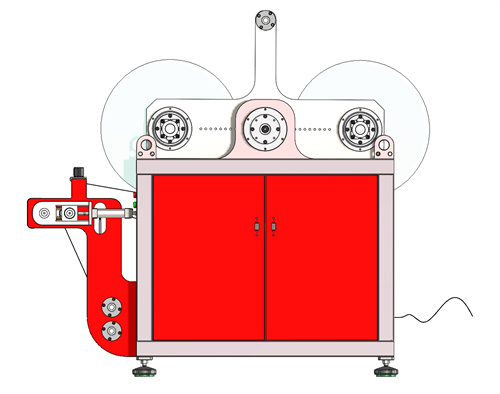

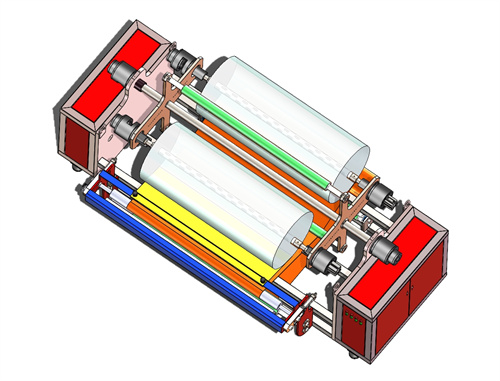

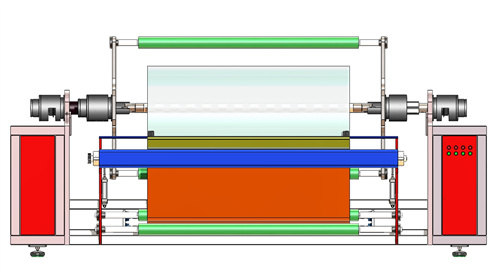

产品介绍

一、基本原理与功能

原理

多材质精密复卷机适配锂电隔膜、氟塑薄膜、光学基材、无纺布、复合滤料等各类柔性新材料，可完成基材二次规整、定宽分切、标准复卷加工；能对松卷、褶皱、层间错位的来料做整平修复，依托伺服驱动、闭环张力系统、在线纠偏机构协同运作，基材经放卷、导向、分切（选配）后，按预设长度 / 卷径自动收卷为规整成品卷材。

功能

集成基材整平复卷、精准分切、定长 / 定径成型三大功能，一站式修复来料外观缺陷，实现分切复卷一体化加工；标准化卷材适配下游深加工工序，有效提高特种新材料成材利用率，保障产线连续化生产。

二、主要组成部分

1. 放卷单元配备气涨承载轴、光电在线纠偏、微力张力检测模块，兼容多规格纸芯 / 塑胶卷芯；实时校正基材走料偏移，动态采集张力数据反馈调节，避免超薄、高弹、脆性新材料拉伸、起皱、划伤。

2. 精密分切单元硬质合金圆刀组搭配无级刀距调节、升降式刀架，裁切断面平整无毛刺、无拉丝；刀距灵活可调，适配不同厚度、克重、模量的柔性新材料分切加工。

3. 成型收卷单元核心卷取组件含气涨收卷轴、气动贴合压辊、定长 / 定径传感、端面整平机构；卷材层间松紧均匀，达到设定规格自动停机，成品端面平整无错层、翘边、菊花纹。

4. 智能电控系统PLC 触控一体化控制柜，集成变频调速模块；同步采集全机传感信号，统筹放卷、分切、收卷联动运行，支持多材质工艺参数存储调用，可实时修正张力、跑偏异常。

三、技术参数和性能指标

1. 复卷运行速度：5–60m/min，运行速度波动≤±5%，可匹配挤出、涂布、复合、过滤材料各类深加工产线。

2. 加工精度：分切宽度公差 ±0.5~1mm；定长收卷误差≤±1%，定径收卷误差≤±2mm，卷材端面齐整度≤±1mm。

3. 闭环张力调控：张力调节区间 1–12N，控制精度≤±8%，杜绝各类柔性基材拉伸形变、褶皱破损。

4. 物料适配规格：卷芯内径 76–150mm；来料幅宽 50–2600mm；成品卷径 800mm，覆盖窄幅精密基材宽幅工业滤材。

四、应用场景与核心优势

应用场景

适配全品类柔性新材料深加工：医疗熔喷布、PVDF 透析膜、锂电陶瓷隔膜、光伏光学 PET/EVA 膜、PTFE 耐腐蚀滤料、高分子复合薄膜、弹性无纺布；配套口罩成型、滤材复合、光学模切、锂电涂布、工业滤料加工等工序，可分切窄幅成品、修复瑕疵来料，大幅降低高端新材料损耗。

核心优势

1. 一体化自动分切复卷，大幅减少人工干预，保障产线不间断运行，提升整体产能；

2. 分切、定长、端面成型多重高精度控制，成品卷材规格统一，稳定下游终端产品品质；

3. 多材质、多规格柔性适配，工艺参数一键切换，一机满足多样化生产需求，降低设备采购成本；

4. 全程张力 + 纠偏闭环调控，完整保留新材料原始物理性能，减少报废损耗，节约原料生产成本。
